產品名稱：電動球閥Q941F-16P DN250廠家價格（生產公司）[ 2024-01-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

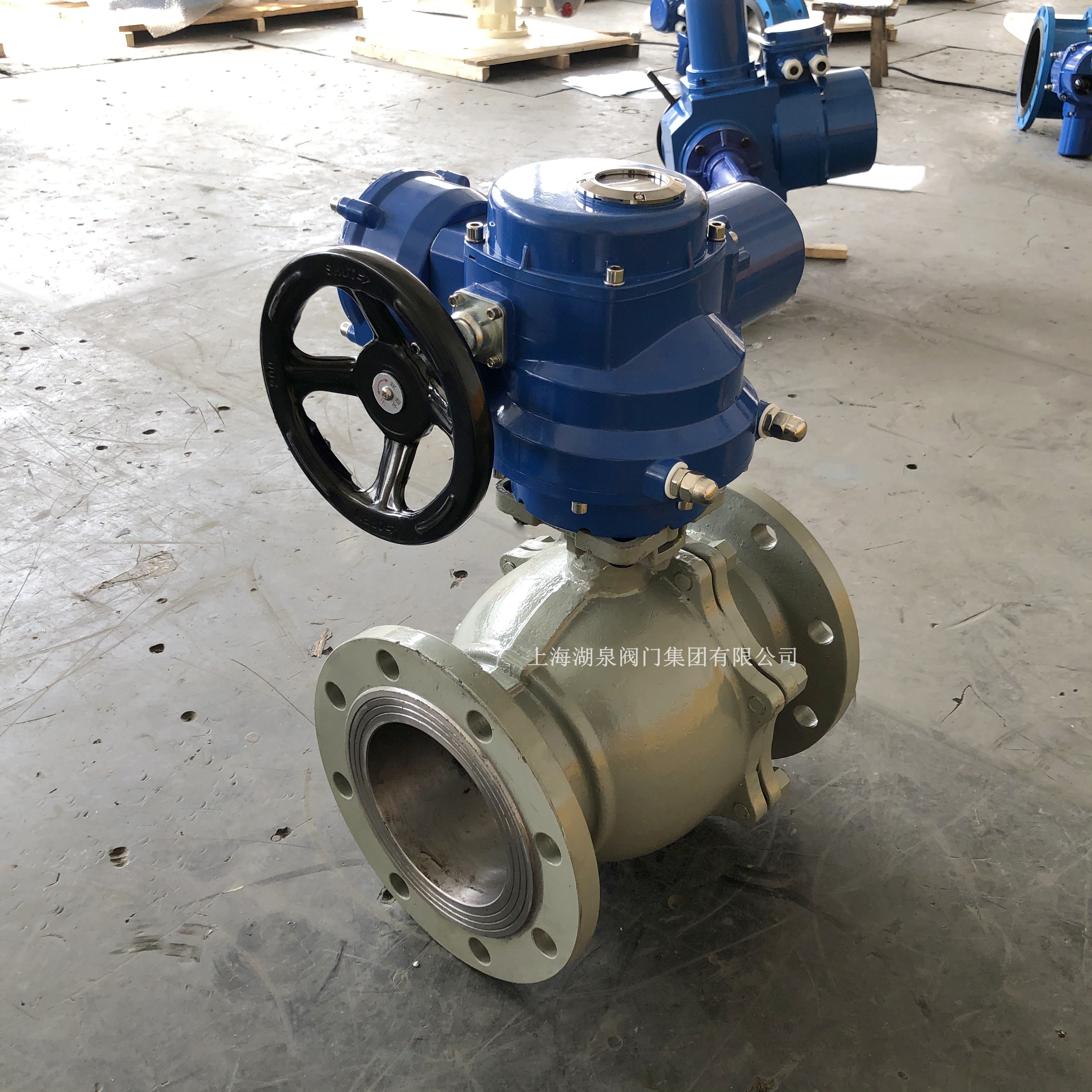

一、電動球閥Q941F-16P DN250廠家價格介紹

上海湖泉 Q941F-16P dn250電動球閥由上海湖泉閥門系列精小型電動執行器與超短球閥組成,和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少。密封性能優越等特點。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，該產品廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。電動球閥的球芯型式有浮動球及固定球型式兩種，閥體結構有軟密封閥座(軟密封)與全屬密封閥座(硬密封)兩種，分別用于常溫(-30～180℃)及高溫(-60～450℃)低溫(-250～-30℃)的場合(低溫時閥頸要加長)。密封性能好，流通能力強，介質流經閥門時幾乎沒有什么壓力損失，是所有自控閥門流通能力*大的閥門之一。在石油、化工、制藥、冶金、輕紡、造紙和污水處理等生產部門得到廣泛應用。
電動球閥Q941F-16P DN250廠家價格（生產公司）

二、電動球閥Q941F-16P DN250廠家價格技術參數

公稱通徑(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數(KV)		21	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公稱壓力PN(MPa)		1.6、 2.5、 4.0、 6.4(MPa)
工作轉角		0-90°
流量特性		二位開關型：全開或全閉式，調節型：近似等百分比
泄漏量(Q)		軟密封：O泄漏符合ANSI B16.104 5級硬密封：≤10-4×閥的額定容量
允許壓差		≤公稱壓力
精小型電動執行器	型號	3810R系列、3410R系列、HL系列、PSQ系列、HQ或QB型
	電源電壓	AC220V、AC380V、DC24V
	配置型號	精小型05					10	20	40	50、60		10		20
	作用形式	開關型/調節型(隔爆型)
調節型	輸入信號	0～10mA、4～10mA 、1-5VDC
	輸出信號	0～10mA、4～10mA 、1-5VDC
	基本誤差	≤±2.5%
	回差	≤±2.5%
	死區	≤2%
	可調節比	250:01:00
開關型	電源電壓	AC220V/AC380V/DC24V
	反饋信號	有源觸點信號、無源觸信號

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D	D1	D2	b	n-d
15	108	95	65	45	14	4-ф14
20	117	105	75	55	14	4-ф14
25	127	115	85	65	14	4-ф14
32	140	135	100	78	16	4-ф18
40	165	145	110	85	16	4-ф18
50	178	160	125	100	16	4-ф18
65	190	180	145	120	18	4-ф18
80	203	195	160	135	20	8-ф18
100	305	215	180	155	20	8-ф18
125	256	245	210	185	22	8-ф18
150	394	280	240	210	24	8-ф23
200	457	335	295	265	26	12-ф23
250	533	405	335	320	30	12-ф25
300	610	450				12-ф25
