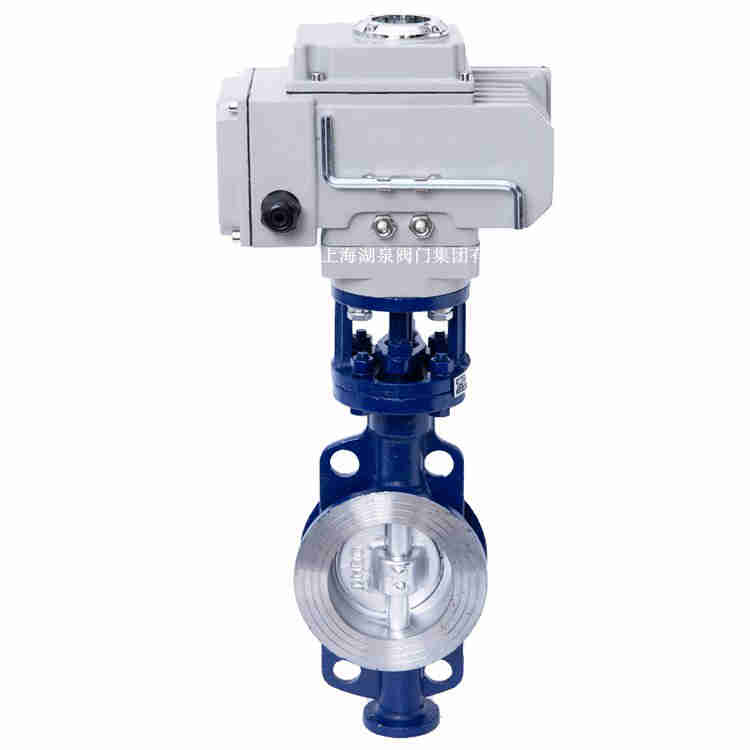

產品名稱：D941X-10C dn200垂直板式軟密封電動蝶閥[ 2021-10-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D941X-10C dn200垂直板式軟密封電動蝶閥產品介紹

上海湖泉閥門集團有限公司廠家的D941X-10C dn200軟密封電動蝶閥廣泛應用于、環保、輕工、石油、造紙、化工等設備工業自動控制系統中。它輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積孝輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。它以AC24V、110V、220V、380V、415V交流電源和DC12V、24V、220V直流電源為驅動電源，另外執行器能自帶電源（具備復位功能），可使閥門運動到所需位置，實現其自動化控制。該電動蝶閥具有體積小、重量輕、外形精美操作方便、數顯閥位、無須維護及使用安全方便等諸多優點。

二、D941X-10C dn200垂直板式軟密封電動蝶閥產品主要特點

1、D941X-10C dn200電動蝶閥設計新穎、合理、結構，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、蝶閥可以任何位置安裝，維修方便。
4、密封件可以更換，密封達到雙向密封零泄漏。
5、垂直板式軟密封電動蝶閥密封材料耐老化、，使用壽命長等特點。
6、具有越關越緊的密封功能，密封。
7、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
8、蝶板采用框架結構，強度高，過流面積大，流阻小。
9、垂直板式軟密封電動蝶閥整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

三、D941X-10C dn200垂直板式軟密封電動蝶閥產品采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999

四、D941X-10C dn200垂直板式軟密封電動蝶閥產品主要零部件

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

公稱通經DN（mm)	50～2000		50～1600
公稱壓力PN（Mpa)	0.6	1.0	1.6
密封試驗(Mpa)	0.66	1.1	1.76
強度試驗(Mpa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
