閥門電動裝置DZW45-24W接線方法及安裝使用說明

[ 2024-08-02 ]

多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等??捎糜诿鳁U閥,也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點??蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

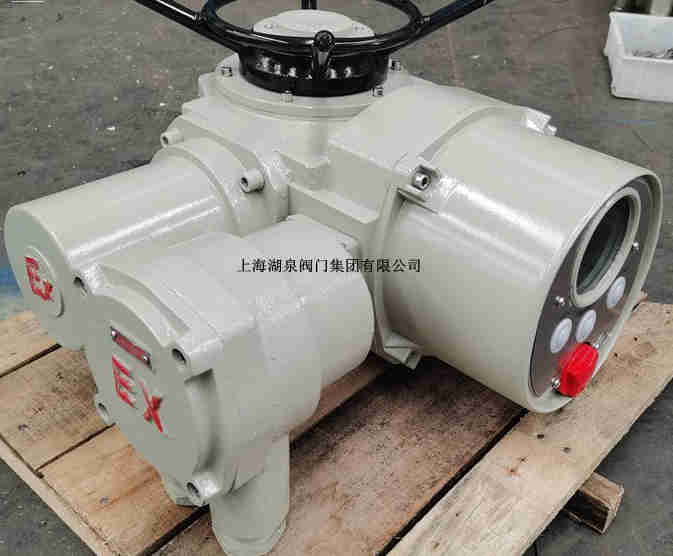

執行器

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。


電源:常規,三相380V(50Hz)

特殊,三相660V、415V(50Hz 、60Hz);

單相220V、110V(50Hz 、60Hz)

工作環境:

環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。

相對濕度:≤95%(25℃時)。

防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)

防護等級:IP55 (特殊訂貨IP65、IP67)。

工作制:短時10分鐘 (特殊訂貨30分鐘)。

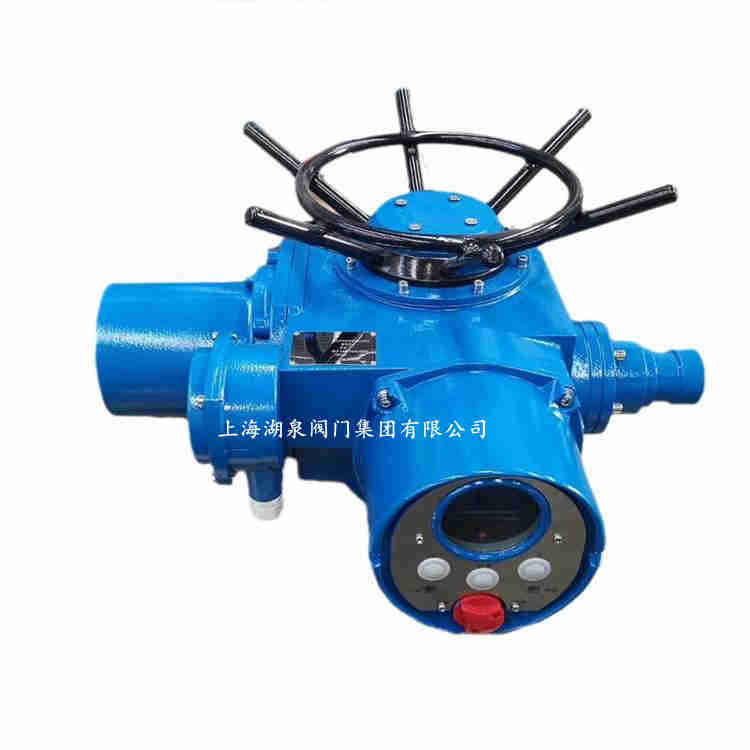

電動閥

DZW/Z系列多回轉電動頭特點:

1、該裝置防塵、防水、防輕腐蝕,其防護等級為IP55、IP65(特殊定貨);

2、轉矩控制機構動作可靠,調節方便,轉矩重復精度高;

3、行程控制機構調節精度和重復度高,開向和關向可配裝各2只至4只微動開關。


表1

型號規格

公稱轉矩(N·m)

公稱推力(KN)

zui大閥桿直徑

zui大轉圈數(圈)

手動

速比

輸出轉速(r/min)

電機功率(KW)

參考重量(Kg)

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350

注1:可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60(r/min)

注2:當產品提供四層計數器時,zui大轉圈數為表1轉圈數×10

電機技術參數見表2


表2

功率KW

0.12

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

10

15

電流A

0.57

1.03

1.38

2.2

2.62

4

4.12

5.25

7.9

8.87

12.05

15.6

20.5

26.6
